제품 소개

mobile background

HI-SAVER 특징

Features


설치 전
• 최초 제어반에 의해 Y-△ 기동
• 3~6배의 기동 전류 발생
• 부하의 변동에 상관없이 FULL SPEED로 기동하여 에너지 소비가 많이 발생
• PEAK 전력 시간대의 PEAK 제어가 불가능
• 역률 제어 콘덴스 사용 부하량이 불규칙
• 증설 시 계약 전력 증설 불합리
• 풍량, 유량 제어가 안됨
설치 후
• SOFT START 기동 가능
• 정격 전류 100% 이내에서 기동
• 기동전류로 인한 PEAK 전력 감소 효과 및 모터 수명 연장
• 인버터에 의한 부하량 제어 에너지 절감
• PEAK 전력 제어 높음 / PEAK 치 감소 효과 증대
• 역률 제어 부하량 자동 제어 용이
• 계약 전력의 30% 감축 효과
• 정밀한 풍량, 유량 제어 가능

기술력 효과

연간 20~50% 전력요금 절감
1년 후부터 30~50% 절감
피상전력 감소로 계약 전력 및 기본요금 절감
역률 개선용 콘덴서 비사용
노이즈 발생은 스팩트하게 필터링
구동부하측 비례출력 제어 용이
제품경쟁력 증대
장비수명 증대
안전성 향상

기술력 효과

연간 20~50% 전력요금 절감
1년 후부터 30~50% 절감
피상전력 감소로
계약 전력 및 기본요금 절감
역률 개선용 콘덴서 비사용
노이즈 발생은 스팩트하게 필터링
구동부하측
비례출력 제어 용이
제품경쟁력 증대
장비수명 증대
안전성 향상

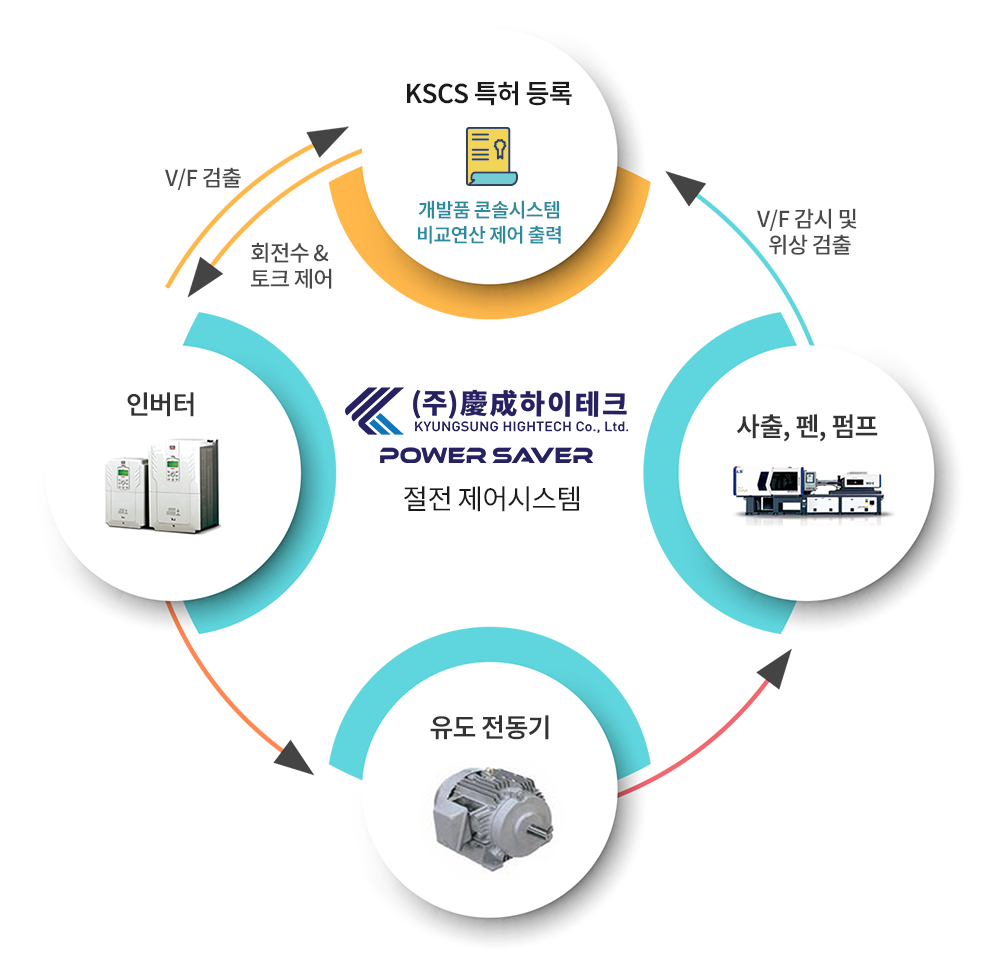

HI-SAVER 절전 제어시스템

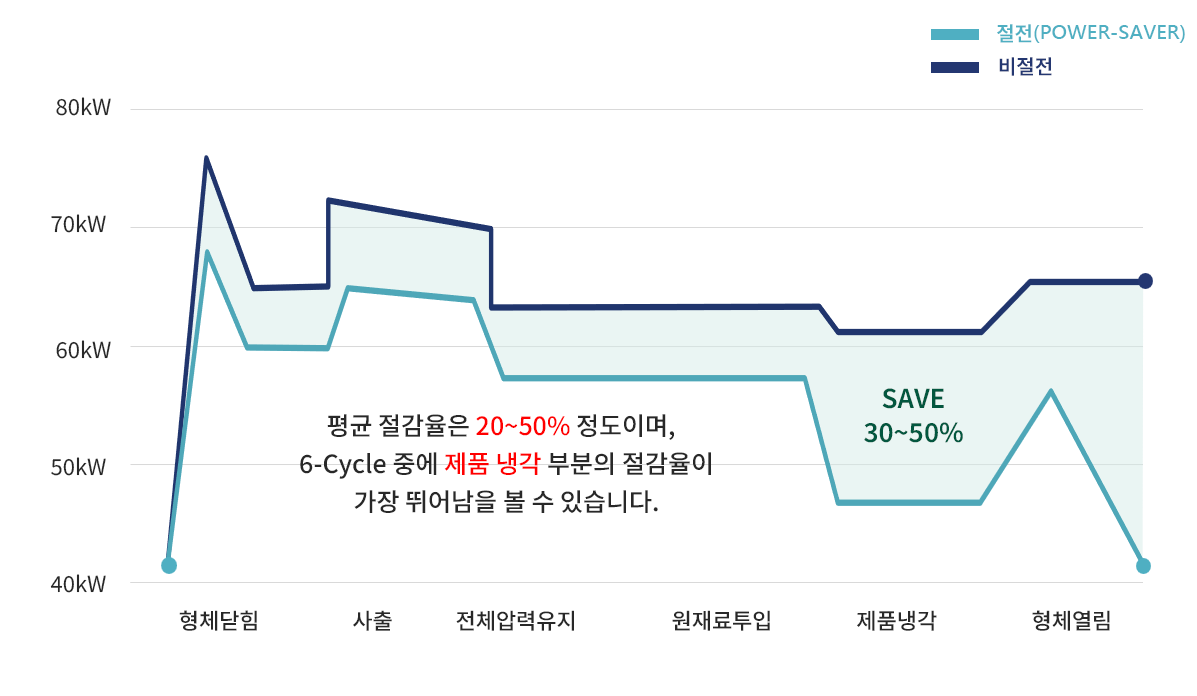

사출기의  전력 절감 프로세스 (6-Cycle)

※ 평균 절감율은 20~50% 정도이며,

6-Cycle 중에 제품 냉각 부분의 절감율이 가장 뛰어남을 보실 수 있습니다.

HI-SAVER 절전 제어 시스템과 타사 제품 비교
구분
VVCF
고효율 인버터 <VVVF>
HI-SAVER
적용 용량
220Kw (220V 380V 440V )
220Kw (220V 380V 440V)
220Kw (220V 380V 440V 3300V 6600V)
제어대상
전압가변 주파수 일정제어

가변전압 가변주파수제어

(v/f)의 동일비율 크기제어
전압의 크기와 방향제어로
계자분 및 토크분 전류 제어함
제어방식
전압,전류 위상제어(슬립제어)
인버터제어
벡터제어  + 개발품KSCS(특허)
제어주파수

한계 있음 (정밀제어부하)
6~60Hz + 50Hz (정밀제어부하)
가감속특성
Soft Start Soft Stop(기동,정지)
Dead Timer 있음 과전류억제능력작음
급가/감속 운전 한계 있음
과전류 억제능력용이 급가감속 운전 한계없음
연속 4상한 운전가능
절감시유압,풍압
전압2제곱비례
회전수2제곱비례
회전수 2제곱비례 및 유압, 공기압 정밀제어
전력절감
회전수비례(동손=철손일정유지)
회전수3제곱비례
회전수 3제곱비례
적용부하
무부하, 기동 횟수 많은 부하
2승토크 부하
2승토크 부하의 정밀제어
적용시 주의점
토크저하로 기동토크 검토
(토크는 전압 2승비례)
유압,공기압 저하 정밀제어
부족 저속시 스톨현상 발생

유압, 공기압 정밀제어 제품 품질 향상

(VVVF단점보완)

제어범위

1:10
1:100 이상
속도와 손실관계
슬립제어로 속도 저하시 손실증가
주파수, 전압동시제어(v/f) 손실일정
주파수, 전압 동시 제어(v/f)   손실일정
고조파
발생 방지대책 필요
발생 방지대책 필요
발생최소
토크제어
불가능
가능
가능
속도검출
안함
안함
속도 및 위치검출
